STC 系列大电流端子
编号 : 348
产品详情

STC 系列大电流端子

该产品结构简单,安装方便,并可配圆形预绝缘端头使用,更加牢固可靠,可作各类电气装置中大电流接线之用。


产品描述

STC 系列大电流端子
产品概述
STC系列大电流端子是采用板式螺钉压接底座封闭整体式结构,额定电压600V,额定电流:60A, 100A,150A,   200A, 300A,400A,   500A,   600A共八种规格,按接点对数又可分为3P、4P两种规格,可连接导线截面10~300mm2。该产品结构简单,安装方便,并可配圆形预绝缘端头使用,更加牢固可靠,可作各类电气装置中大电流接线之用。
本系列还配有防尘盖板及PVC白色标记便于安装与使用。
本系列产品可直接在底板上打孔安装,安装尺寸参见表(1)中L1、φ1、φ2与示意图。

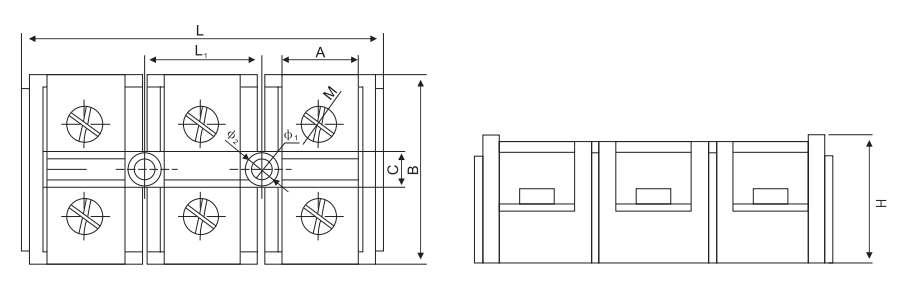

STC系列产品安装、外形尺寸表及示意图

产品规格额定电流(A)极数安装尺寸压接螺钉 (mm)订货号
L1Φ1Φ2LBH
STC-60360328.55.410854233M612001
STC-604604575.4101144233M612002
STC-10031003346101025438M712003
STC-10041004686101365438M712004
STC-1503150338611.51156642M812005
STC-1504150476611.51536642M812006
STC-20032003448.311.51317147M812007
STC-20042004888.311.51777147M812008
STC-30033003558.311.51649053M1012009
STC-300430041108.311.62209053M1012010
STC-40034003558.311.61649053M1012011
STC-400440041108.311.62209053M1012012
STC-5003500368.58.711.620610072M1212013
STC-500450041378.711.627510072M1212014
STC-6003600368.58.711.620610072M1212015
STC-600460041378.711.627510072M1212016
