SJF6 系列底座封闭型接线端子排
编号 : 349
产品详情

SJF6 系列底座封闭型接线端子排

SJF6-2.5、SJF6-6、SJF6-10系列底座封闭型接线端子排适用于交流660V以下,频率50HZ(60HZ),直流440V以下,连接截面积为0.5mm2~10mm2,电流57A以下,线端经过或未经预制的,提供电气连接的接线端子排。该端子排通过相邻之间的燕尾槽可以根据用户的需要组合成整体式多回路的接线端子排,使用方便,安全可靠。


产品描述

SJF6 系列底座封闭型接线端子排
概述
SJF6-2.5、SJF6-6、SJF6-10系列底座封闭型接线端子排适用于交流660V以下,频率50HZ(60HZ),直流440V以下,连接截面积为0.5mm2~10mm2,电流57A以下,线端经过或未经预制的,提供电气连接的接线端子排。该端子排通过相邻之间的燕尾槽可以根据用户的需要组合成整体式多回路的接线端子排,使用方便,安全可靠。

型号SJF6-2.5SJF6-6SJF6-10
L1L2H1h2bd1d2L1L2H1h2bd1d2L1L2H1h2bd1d2
19.218.519.66.817.863.525.524.826.38.22663.525.524.828.582663.5
额定电压/额定电流/额定截面660V/24A/2.5mm2660V/41A/6mm2660V/57/10mm2
额定工频耐压/污染等级(mm2)2.5kV/32.5kV/32.5kV/3
单股导线(mm2)0.5~41.5~61.5~10
多股导线 (mm2)1.5~41.5~61.5~10
多股导线(带管状端头)0.5~2.51.5~61.5~10
拧紧力矩 (Nm)0.5~0.71.5~1.81.5~1.8
剥线长度 (mm)81010
订货号070960709707098

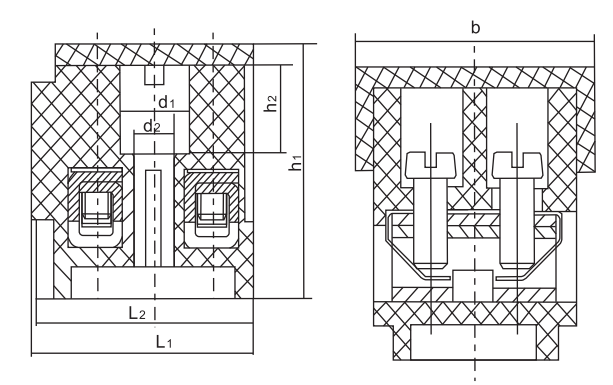

外形尺寸


:1、L2为两个端子拼装后的安装尺寸。
        2、安装螺钉规格M3×(h1-h2)+6。
