SDK4 5V/20mA DC
编号 : 250
产品详情

SDK4 20mA/5V DC

光电偶合型接线端子:随着自动化进程的不断提高,控制和现场电路之间的隔离日益显示出重要性,作为自控系统的核心,控制单元必须与各传感器和执行器可靠地隔离开来,以避免干扰,我们开发的光电耦合器模块能够很好地完成上述功能,并还可以作过程控制的外围设备与控制、信号和调节装置之间匹配连接的接口元件,适用于不同的电压和功率范围等。


产品描述

SDK4 20mA/5V DC 光电偶合型接线端子
概述

随着自动化进程的不断提高,控制和现场电路之间的隔离日益显示出重要性,作为自控系统的核心,控制单元必须与各传感器和执行器可靠地隔离开来,以避免干扰,我们开发的光电耦合器模块能够很好地完成上述功能,并还可以作过程控制的外围设备与控制、信号和调节装置之间匹配连接的接口元件,适用于不同的电压和功率范围等。由于光电耦合能提供必要的安全接口并具有以下特点,因此在实际使用中得到广泛应用。
1.控制端信号损耗小
2.切换频率高
3.无触点抖动
4.无磨损切换
5.不怕振动
6.不受位置影响
7.无机械部件
8.寿命长
9.绝缘电压高
由于上述优点,光电耦合器成为继电耦合器之外的又一种耦合方式。

一、光电耦合器接口的基本结构

CTR:电流传输比,输出电流IF与正向输入电流IC之比。
如: IF=10mA,CTR=100%,
      IC=10mA
CTR的值受环境湿度,发光二极管的发光率及光电耦合器所处空间尺寸大小的影响,并且会随着时间的推移而减小,导致切换能力发生变化。
上海施米斯电气有限公司全部采用CTR稳定性十分优越的光电半导体耦合器件。
二、输入回路
1)带过压保护的纯直流输入电路

2)交/直流输入电路

三、输出回路
我们开发的光电耦合器模块在实践中具有广泛的应用,不同输出回路适用于以下用途:
1.信号处理
2.AC/DC
3.功率放大
4.抗干扰等

二极直流输出电路,与传统意义上的开头有类似之处,负载的输出回路位置并不重要,重要的是提供有正确极性的电源。在许多型号中,给出输出回路供电电压值为某一范围,例如5~48VDC:负载电流不应超出光电耦合器规定的最大输出电流,连续超过该电流值会损坏输出回路。

型号SDK4 20mA/5V DC
外形尺寸(宽/厚/高)(mm)66/6(66/70)
定购数据颜色订货号包装
灰色17012-
额定数据输入输入电压输入电流最大输入功率接通电压
5VDC±10%≤10mA55mW约3V
输出工作电压范围关断时间接通时间最大输出电流最小输出电流最大负载时的电压降最高动作频率脉冲比1:2
5-48VDC180μs80μs20mA50μA≤1V500Hz
绝缘参数额定电压额定冲击电压过电压类型污染等级电气间隙及爬电距离工作温度储存温度通用导线截面积
300V4kV≥3mm-25℃-+40℃-40℃-+55℃0.5-2.5mm2
附件隔板型号   订货号
SDK4G series17011
颜色
1.5mm灰色
侧联梳2联SEB2-601058
3联SEB3-601076
 10联SEB10-601052

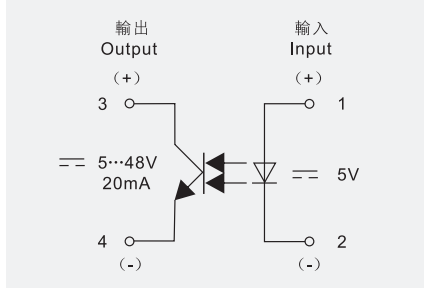

电气原理图
