产品描述

SDK4 20mA/24V DC 光电偶合型接线端子
概述
随着自动化进程的不断提高，控制和现场电路之间的隔离日益显示出重要性，作为自控系统的核心，控制单元必须与各传感器和执行器可靠地隔离开来，以避免干扰，我们开发的光电耦合器模块能够很好地完成上述功能，并还可以作过程控制的外围设备与控制、信号和调节装置之间匹配连接的接口元件，适用于不同的电压和功率范围等。由于光电耦合能提供必要的安全接口并具有以下特点，因此在实际使用中得到广泛应用。
1.控制端信号损耗小
2.切换频率高
3.无触点抖动
4.无磨损切换
5.不怕振动
6.不受位置影响
7.无机械部件
8.寿命长
9.绝缘电压高
由于上述优点，光电耦合器成为继电耦合器之外的又一种耦合方式。

一、光电耦合器接口的基本结构

CTR：电流传输比，输出电流IF与正向输入电流IC之比。
如: IF=10mA,CTR=100%,
      IC=10mA
CTR的值受环境湿度，发光二极管的发光率及光电耦合器所处空间尺寸大小的影响，并且会随着时间的推移而减小，导致切换能力发生变化。
上海施米斯电气有限公司全部采用CTR稳定性十分优越的光电半导体耦合器件。
二、输入回路
1)带过压保护的纯直流输入电路

2)交/直流输入电路

三、输出回路
我们开发的光电耦合器模块在实践中具有广泛的应用，不同输出回路适用于以下用途：
1.信号处理
2.AC/DC
3.功率放大
4.抗干扰等

二极直流输出电路，与传统意义上的开头有类似之处，负载的输出回路位置并不重要，重要的是提供有正确极性的电源。在许多型号中，给出输出回路供电电压值为某一范围，例如5~48VDC：负载电流不应超出光电耦合器规定的最大输出电流，连续超过该电流值会损坏输出回路。

型号	SDK4 20mA/24V DC
外形尺寸（宽/厚/高）（mm）	66/6(66/70)
定购数据	颜色		订货号	包装
	灰色		17018	-
额定数据	输入		输入电压	输入电流	最大输入功率	接通电压
			24VDC±10%	≤10mA	264mW	约17V
	输出		工作电压范围	关断时间	接通时间	最大输出电流	最小输出电流	最大负载时的电压降	最高动作频率脉冲比1:2
			48-220VDC	180μs	80μs	20mA	50μA	≤1V	1kHz
绝缘参数	额定电压		额定冲击电压	过电压类型	污染等级	电气间隙及爬电距离	工作温度	储存温度	通用导线截面积
	300V		4kV	Ⅲ	Ⅱ	≥3mm	-25℃-+40℃	-40℃-+55℃	0.5-2.5mm2
附件	隔板		型号		订货号
			SDK4G series		17011
			厚	颜色
			1.5mm	灰色
	侧联梳	2联	SEB2-6		01058
		3联	SEB3-6		01076
		10联	SEB10-6		01052

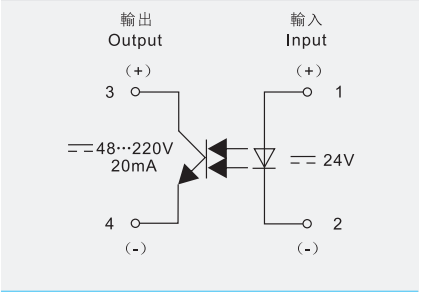

电气原理图
